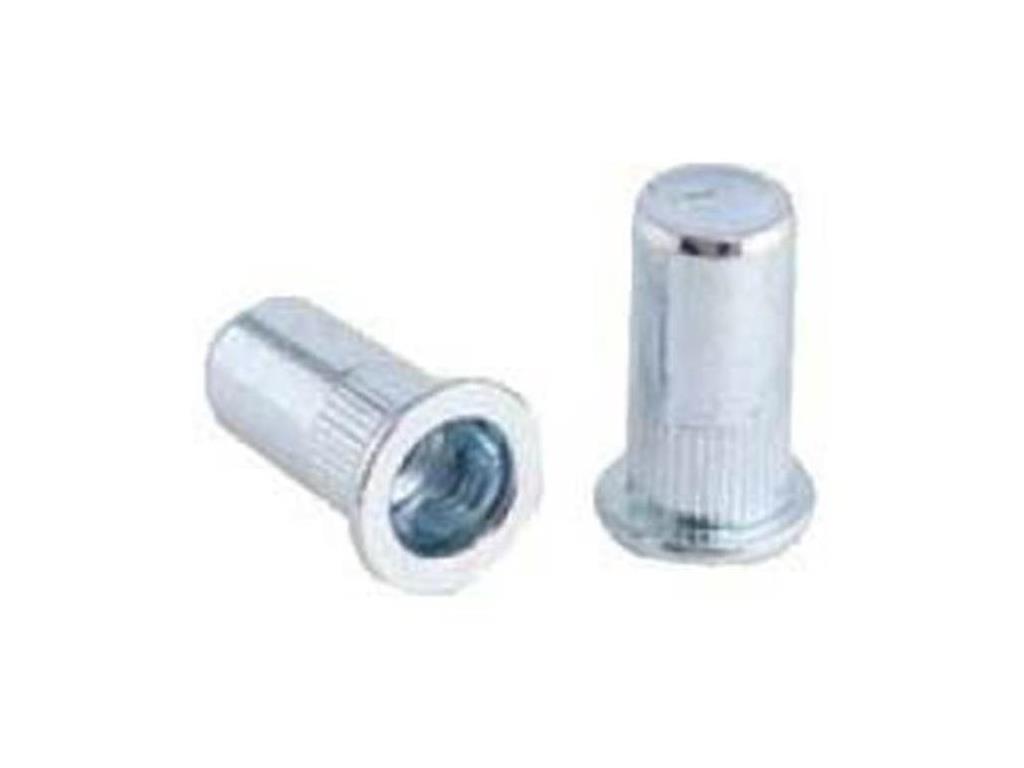

GENİŞ KAFA SIZDIRMAZ SOMUN PERÇİN
|
|
 |
||||||
|---|---|---|---|---|---|---|---|

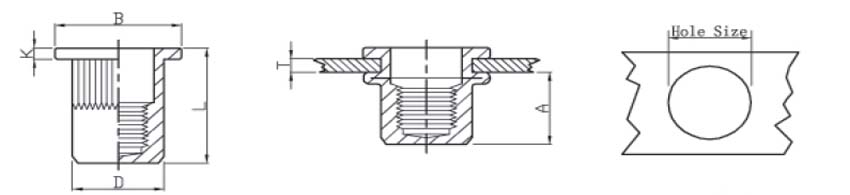

| Diş Ölçüsü | Perçin Çapı HD |
Perçin Boyu L |
Flanş Çapı B |
Flanş Kalınlığı K |
Somun Boyu A |
Sıkma Aralığı T |
Delik Çapı |
| M4 | 5,9 | 16,0 | 9,0 | 0,8 | 11,0 | 0,3-2,0 | 6,0 |
| M5 | 6,9 | 17,0 | 10,0 | 1,0 | 11,5 | 0,3-2,5 | 7,0 |
| M6 | 8,9 | 19,0 | 12,5 | 1,5 | 12,5 | 0,5-3,0 | 9,0 |
| M8 | 10,9 | 21,5 | 15,0 | 1,5 | 15,0 | 0,5-3,5 | 11,0 |
| M10 | 12,9 | 27,0 | 17,0 | 1,7 | 19,0 | 1,0-4,0 | 13,0 |
| Malzeme : Cr+3 Kaplı Çelik ve Paslanmaz | |||||||

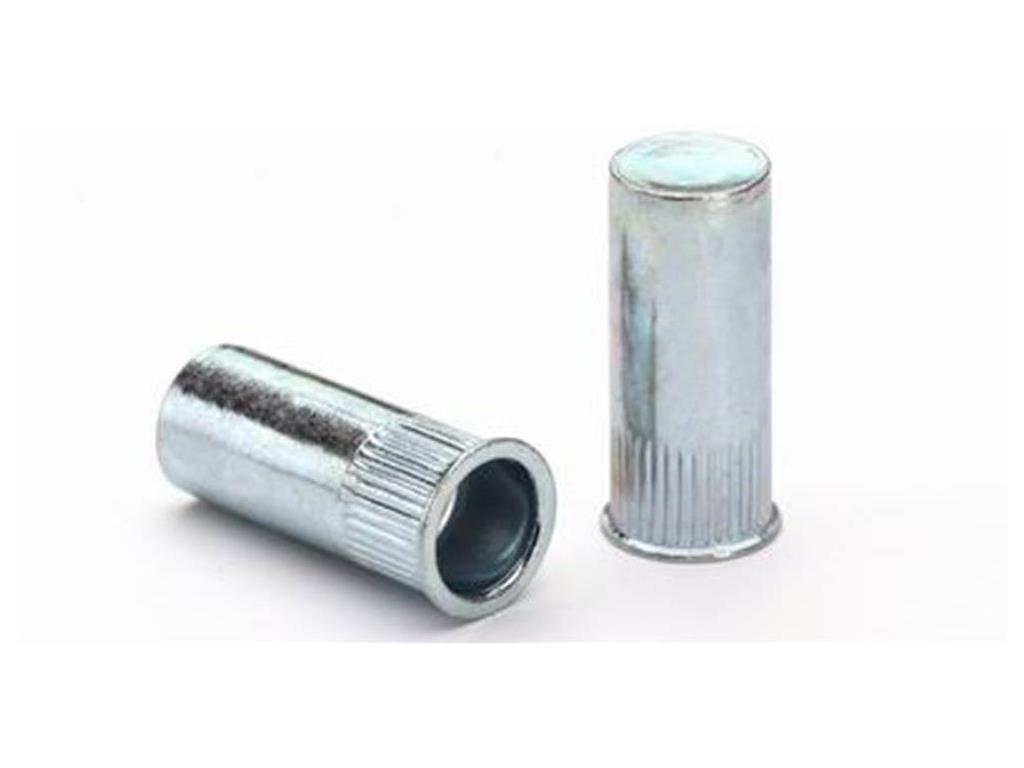

İNCE (SIFIR) KAFA SIZDIRMAZ SOMUN PERÇİN
